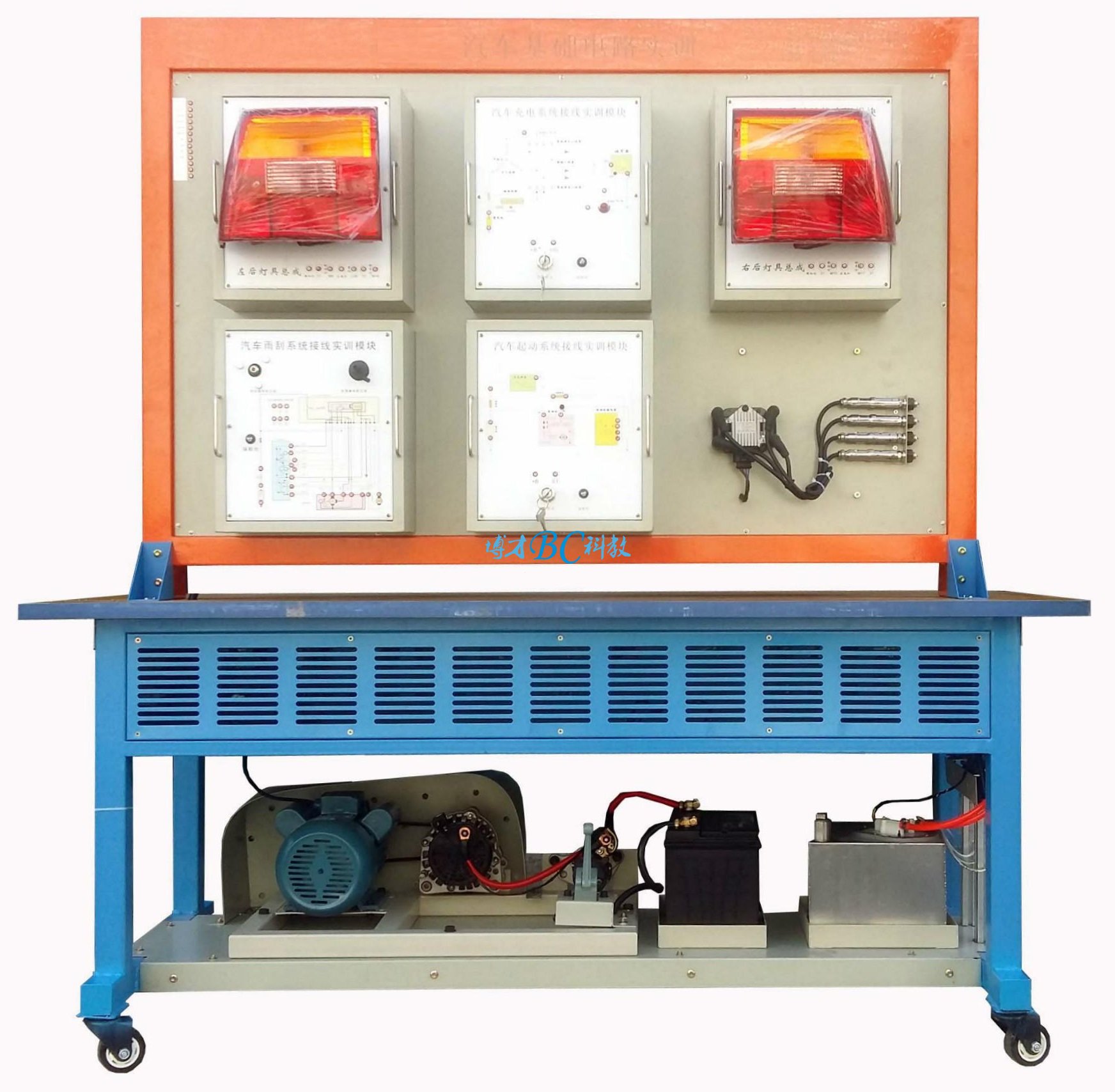

汽车电器考核实训平台（模块化双面挂件）

汽车电器考核实训平台（模块化双面挂件）

型号：大众STN2000
规格：BCQC-KH-13
品牌：上海博才

一．产品简介
    本产品选装搭配汽车各类型单元模块板，展示汽车各类型单元模块系统的结构与原理；设置有直流与交流电流系统，各单元模块板可灵活拆卸与安装，适用各类型单元模块板实训与考核。
二．结构组成
   1、模块化双面原车电器制作的挂件，钢木结构焊接冲压等组件、电源开关、+12V与+5V直流电源、各类型信号模拟装置、可移动钢木组合台架等。
   2、原车灯光系统、仪表系统、点火与喷射系统、起动系统、充电系统、发动机电控系统、、防盗电脑及点火开关、喇叭系统、电动车窗系统、电控门锁及后视镜系统、雨刮系统、音响系统、全套电器的连接线、实训考核台、移动台架等。
   3、主要包含汽车电器八大系统：
        1-照明插接模块、2-舒适电子系统电器插接模块、3-雨刮器系统电器插接模块、4-音响系统插接模块、5-发动机电控系统模块；6-信号仪表系统电器模块；7-充电模块；8-起动模块。
三．功能特点
1．设备实现各类型单元模块搭接，展示汽车各类型单元模块的组成结构及原理。
2．各单元模块板可灵活拆卸与安装，可搭接成全车电器系统、也可安装独立的单元模块板。
3. 各单元模块板框冲压成形，框架与模块板可分离，采用烤漆工艺。
4.每个模块上有接线检测端子和电路原理图，学生可对照电路原理图进行各个模块的线路连接实训，以锻炼学生实际动手和分析电路的能力；
5.独立模块化：根据实训内容需要，灵活调换各种实训模块，实现快速方便，一台多用的效果；
6.每个模块的线路难易程度不同，教师可根据模块线路的难易程度对学生进行不同等级的实训考核；
7.系统元器件插接好线后，真实可运行的汽车电器各系统，充分展示汽车电器各系统的组成结构与工作原理。
8.操纵各开关，可真实演示汽车电器各系统的工作过程。
四．外形与颜色
设备外形：1740×650×1600mm(长×宽×高)
设备颜色：红/蓝/白
五．制造工艺
1．实训模块板
选配装各类型单元模块板，可灵活拆卸与安装。
2.设备面板柜
2.1钢性结构焊接
2.2冷板：1.5mm
2.3一次冲压成形
2.4表面采用亚光灰喷塑工艺，厚度0.3mm.
3.设备底座架
3.1钢木性结构焊接
3.2内置方管：50*50*2.0mm
3.3表面采用亚光灰喷塑工艺，厚度0.3mm.
4.万向脚轮
4.1前二只万向带锁止功能脚轮
4.2后二只万向脚轮
4.3脚轮与台架用M6*4螺丝固定，方便设备维修与维护。
4.4脚轮：100mm×50mm(直径×宽度)
4.5脚轮支撑：0.5T
六．技术指标
1.工作电源：直流12V；直流5V；
2.工作温度：-40℃～+50℃
3．交流电源：220V
七．模块板清单

序号	模块板	型号	数量
1	充电系统接线模块	真实材料/安装接线端子的彩色原理面板	1
2	灯光系统接线模块（尾灯左）		1
3	灯光系统接线模块（尾灯右）		1
4	点火与喷射系统接线模块		1
5	起动系统接线模块		1
6	汽车车窗系统接线模块		1
7	汽车灯光系统接线模块(大灯左）		1
8	汽车灯光系统接线模块(大灯右）		1
9	汽车灯光系统接线模块(开关）		1
10	汽车后视镜系统接线模块		1
11	汽车音响系统接线模块		1
12	汽车中控锁系统接线模块		1
13	仪表系统接线模块		1
14	雨刮系统接线模块		1
