大众帕萨特全车电器接线考核综合实训台

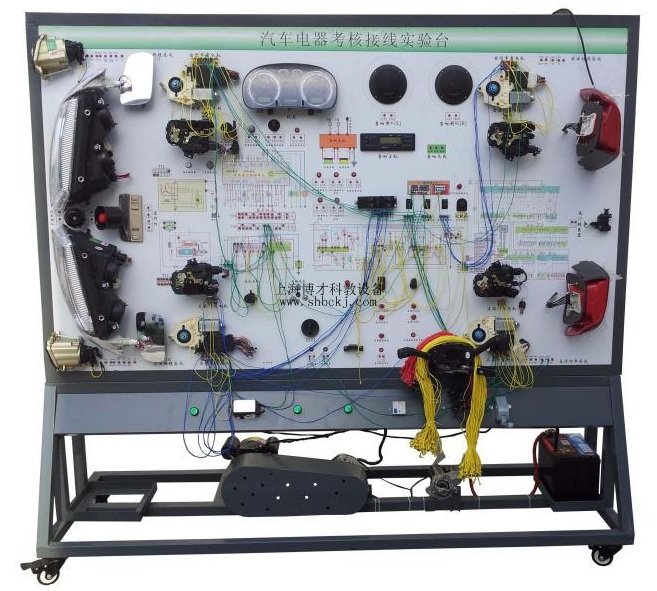

全车电器接线考核综合实训台(大众帕萨特)

型号：大众帕萨特B5
规格：BCQC-KH-15
品牌：上海博才

一、产品简介
    采用帕萨特B5全车电器系统的真实元器件制作，包括灯光模块、仪表模块、发动机电控模块、充电模块、起动模块、音响模块、雨刮模块、车窗中控锁电动后视镜模块，培养学生动手搭接线路、分析电路和排除电路故障的能力。
二、功能特点
1.系统元器件插接好线后，真实可运行的汽车电器各系统，充分展示汽车电器各系统的组成结构与工作原理。
2.操纵各开关，可真实演示汽车电器各系统的工作过程。
3.设备面板采用耐创击、耐污染、防火、防潮的铝塑板，表面经特殊工艺喷涂底漆处理；面板打印有不褪色的彩色电路图；学员可直观对照电路图和实物，认识和分析汽车整车电器各系统的工作原理。
4.模块上有接线检测端子和电路原理图，学生可对照电路原理图进行各个模块的线路连接实训，以锻炼学生实际动手和分析电路的能力；
5.落地移动式结构：最大限度降低了实训台的占地面积、空间浪费和实训室工位数量的紧缺性；
6.模块结构：整体式;
7.各模块的线路难易程度不同，教师可根据模块线路的难易程度对学生进行不同等级的实训考核；
8.整体台架带有滚轮，方便设备的移动。

三、技术规格
考核形式：接线式
电源电压：220V交流、50HZ
工作电压：12V
适用于全车电器的故障排除
外形尺寸（约）：2080×700×1900mm(长×宽×高)
动力电源：三相四线(或三相五线)380V±10% 50Hz
工作电压：直流12V
工作温度：-40℃～+50℃
三相异步电动机
型号：YT 100L1-4
电压：AC 220V/380V
功率：2.2KW
转速：1420r/min
颜色：7032
钢管：40*40*3mm
机柜：1.5mm冷板冲压成形，背面设置维修门；
移动脚轮：100*60mm
四、基本配置（每台）

序号	名    称	规格型号	单位	数量
1	面板	装有各种检测端子以及彩色电路图	套	1
2	发动机控制电脑	原车(ECU)	套	1
3	诊断座	原车	个	1
4	点火开关	原车	个	1
5	组合仪表	原车	套	1
6	组合开关	原车	套	1
7	左右前大灯总成	原车	套	1
8	左右前雾灯	原车	套	1
9	左右转向灯	原车	套	1
10	左右转向边灯	原车	套	1
11	左右组合尾灯	原车	套	1
12	牌照灯	原车	套	1
13	高位刹车灯	原车	个	1
14	灯光开关	原车	套	1
15	刹车灯开关	原车	套	1
16	倒车灯开关	原车	套	1
17	危险灯开关	原车	套	1
18	线束		套	1
19	雨刮总成	原车	套	1
20	雨刮控制器	原车	个	1
21	喷水电机	原车	套	1
22	喷水壶	原车	套	1
23	喇叭	原车	个	2
24	喇叭继电器	原车	个	1
25	X触点继电器	原车	个	1
26	雾灯继电器	原车	个	1
27	无分电器点火系统	含点火器总成、火花塞、曲轴位置传感器	套	1
28	模拟喷油嘴指示灯		套	1
29	燃油泵继电器	原车	个	1
30	燃油泵指示灯	原车	个	1
31	曲轴位置传感器及信号轮	原车	套	1
32	电动窗主开关	原车	套	1
33	左右前车门电脑	原车	个	1
34	舒适电脑	原车	个	1
35	右前门锁电机	原车	套	1
36	左右后电动窗电机	原车	套	1
37	左右后电动窗开关	原车	套	1
38	左右后门锁电机	原车	套	1
39	汽车音响总成	原车	套	1
40	扬声器	6"，200W	对	1
41	起动机总成	原车	台	1
42	发电机总成	原车	台	1
43	三相异步电动机	YT 100L1-4	台	1
44	蓄电池	12V 45Ah	台	1
45	保险丝盒		个	2
46	电源总开关	50A	个	1
47	移动台架(带自锁脚轮装置)	2080×700×1800mm(长×宽×高)	台	1
48	实验插接线		套	1
49	教师手册		套	1
50	合格证与保修卡		套	1
