纯电动汽车实训考核装置
浏览： 发布日期：2023-03-07

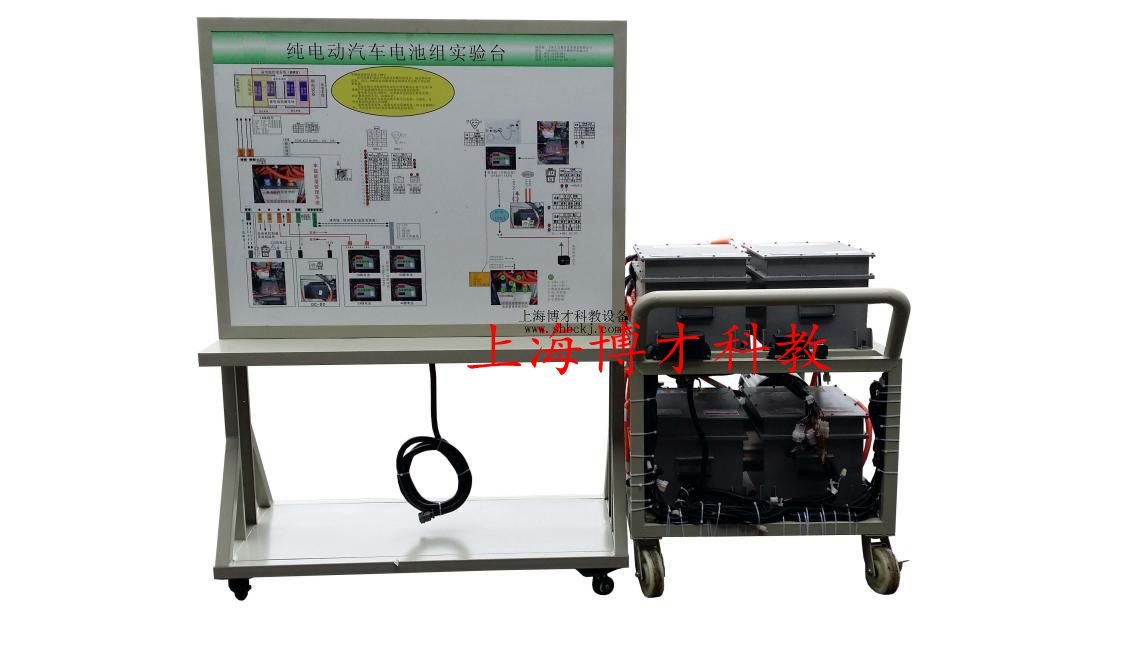

BC-144V 纯电动汽车BMS(电池管理系统)实训考核装置
一、纯电动汽车实训考核装置功能特点1、该设备完整展示真实电动汽车的电池组管理控制系统，可以动态真实演示电池组管理控制的的运行工况。
2、实训台面板采用4mm厚耐腐蚀、耐创击、耐污染、防火、防潮的铝塑板，表面经特殊工艺喷涂底漆处理；面板打印有不褪色的彩色电路图与工作原理示意图；学员可直观对照电动汽车电池组管理控制原理图和实物，认识和分析电动汽车电池组管理控制系统的工作原理与工作过程。
3、实训台面板上安装有真实电动汽车的点火开关、工况开关、油门踏板、挡位开关、制动开关、带CAN通讯的仪表（转速表、电流指示表、电池检测信息）、BMS电池管理控制单元与电池组、车载充电器与插口等附件，并辅以发光二极管进行系统流向的动态指示，还设有一台真实电动车电机用来演示电动机的工作状态。
4、整体采用1.5mm厚冷轧板，严格按钣金加工工艺操作，经酸洗、喷塑，外形美观；底架部分采用钢结构焊接，表面采用喷涂工艺处理，带自锁脚轮装置，实训台底座上配有40cm左右的桌面，方便放置资料、轻型检测仪器等。
5.检测台与运行台用航空插头，真实运行电动汽车的电池组管理控制系统。
6.安装国标充电枪与插口，可进行电动汽车真实充电操作与控制。
二、纯电动汽车实训考核装置技术规格
1、外接电源：原电动汽车电源
2、工作电压：原电动汽车电源
3、工作温度：-40℃～+50℃
4、检测台外形尺寸：1240*600*1700mm(长×宽×高)
5、运行台外形尺寸：1000*600*1200mm(长×宽×高)
6、颜色：7032
7、钢管：40*40*3mm
8、机柜：1.5mm冷板冲压成形，背面设置维修门；
9、移动脚轮：100*60mm
三、纯电动汽车实训考核装置实训项目
1．可真实运行汽车电动动力驱动系统，展示汽车电动动力系统的组成结构及原理。安装发光二极管进行系统流向的动态指示。
2．操纵点火开关与调节开关，可真实演示汽车电动动力系统的各工况工作过程。
3. 真实运行电动动力系统启动工作过程
4. 真实运行电动动力系统低速行驶工作过程
5. 真实运行电动动力系统一般行驶工作过程
6. 真实运行电动动力系统全速行驶工作过程
7. 真实运行电动动力系统减速行驶工作过程
8. 真实运行电动动力系统停车行驶工作过程
9. 模拟电动动力系统制动回收工作过程
四．基本配置(每台)
|
序号
|
名 称
|
规格型号
|
单位
|
数量
|
|
1
|
控制面板与检测台
|
1.装有各种检测端子以及彩色原理图；2.冷板冲压成形移动台架:1240*600*1700mm；3.带4只可移动脚轮:
|
套
|
1
|
|
2
|
电动汽车电机与电池等组件的运行台
|
1.40*40*3mm方管焊接台架:1000*600*1200mm；2.带4只可移动脚轮:；3.电机与电池等组件
|
套
|
1
|
|
3
|
电动汽车磷酸铁锂电池
|
▲带CAN-BUS通讯与电池管理器：磷酸铁锂电池，带铁外壳总成与接线；；72V20Ah
|
套
|
1
|
|
4
|
电动汽车电动机
|
▲电动轿车平台标准件：10kW三相电动机；额定转速：1000-6000（rpm）；额定电压：72V；冷却方式:风冷
|
套
|
1
|
|
5
|
大功率电动汽车直流电机控制器
|
▲奇瑞电动汽车平台：英博尔控制器MC1568；额定电压：72V；
|
套
|
1
|
|
6
|
电动车组合仪表
|
▲上海博才配套：72V电动汽车仪表带CAN通讯；包含指示灯、电流电压指示、电量指示、车速表、▲REDAY/OK灯；
|
套
|
1
|
|
7
|
电子油门踏板
|
▲上海博才配套
|
只
|
1
|
|
8
|
点火开关
|
▲上海博才配套
|
只
|
1
|
|
9
|
刹车开关
|
▲上海博才配套
|
只
|
1
|
|
10
|
挡位开关
|
▲上海博才配套
|
只
|
1
|
|
11
|
车载充电器
|
72V杭州铁城
|
台
|
1
|
|
12
|
DC-DC转换器
|
杭州铁城（72/12V）
|
套
|
1
|
|
13
|
电动汽车充电枪与插座
|
电动汽车国标,CEBEA
|
套
|
1
|
|
14
|
12V备用蓄电池
|
12V 60AH
|
只
|
1
|
|
15
|
故障模拟与排除装置
|
上海博才
|
套
|
1
|
|
16
|
设备教师手册
|
上海博才
|
套
|
1
|
|
17
|
设备合格证、保修卡
|
上海博才
|
套
|
1
|
订货须知：
一、① 纯电动汽车实训考核装置,纯电动汽车实训设备的产品名称与型号;② 纯电动汽车实训考核装置,纯电动汽车实训设备的规格;③纯电动汽车实训考核装置,纯电动汽车实训设备是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定博才公司的纯电动汽车实训考核装置,纯电动汽车实训设备的型号，请按型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的博才科教专家为您审核把关。
四、如各采购单位对设备有任何疑问，请致电：021-56327980,我们将由专业技术人员为您提供有关的技术咨询。
五、感谢您访问我们的网站【http://www.zq546.cn/】,如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。
