拖拉机灯光系统实训台

BCQC-NJ-14 拖拉机灯光系统实训台

一、拖拉机灯光系统实训台简介

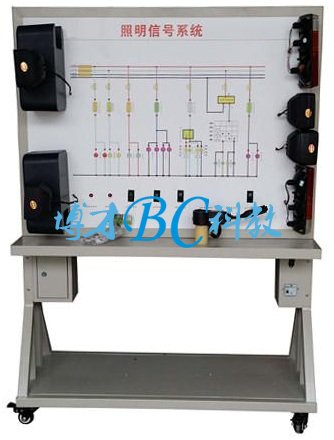

     该设备采用750P拖拉机外部灯光系统实物为基础，充分展示外部灯光系统的组成结构和工作过程。
适用于学校对拖拉机灯光系统理论和维修实训的教学需要。
二、拖拉机灯光系统实训台功能特点
1.真实可运行的外部灯光系统，充分展示外部灯光系统的组成结构。
操纵各种灯光开关，可真实演示外部灯光系统的工作过程。
2.示教板面板采用耐创击、耐污染、防火、防潮的高级铝塑板，表面经特殊工艺喷涂底漆处理；学校学员可直观对照电路图和实物，认识和分析灯光系统的工作原理。
3.面板上安装有检测端子，可直接在面板上检测外部灯光系统各电路元件的电信号，如电阻、电压、电流、频率信号等。
4.面板部分采用1.5mm冷板冲压成形结构，外形美观；底架部分采用钢结构焊接，表面采用喷涂工艺处理，带自锁脚轮装置，示教板底座上配有40cm左右的桌面，方便放置资料、轻型检测仪器等。
5.工作采用普通220V交流电源，经内部电路变压整流转换成12V直流电源，无需蓄电池，减少充电的麻烦，12V直流电源有防短路功能。
三、拖拉机灯光系统实训台技术参数
    外形尺寸：1240×600×1700mm(长×宽×高)
    外接电源：AC 220V±10% 50Hz
    工作电压：DC 12V
    工作温度：-40℃～+50℃
    颜色：7032
    钢管：40*40*3mm
    机柜：1.5mm冷板冲压成形，背面设置维修门；
    移动脚轮：100*60mm
四、基本配置(每台)

序号	名   称	规格型号	单位	数量
1	检测控制面板	装有各种检测端子，彩色电路图和工作原理示意图;面板：1200*900*4mm	套	1
2	点火开关		个	1
3	组合开关		套	1
4	左右雾灯		套	1
5	左右前照灯		套	1
6	左右转向灯		套	1
7	左右小灯		套	1
8	左右组合尾灯		套	1
9	牌照灯		套	1
10	灯光开关		套	1
11	危险灯开关		套	1
12	倒车灯开关		套	1
13	刹车灯开关		套	1
14	前后工作灯		套	1
15	移动台架(带自锁脚轮装置)	1240×700×1700mm	台	1
16	故障模拟与排除装置		套	1
