液压剖视实物模型陈列柜

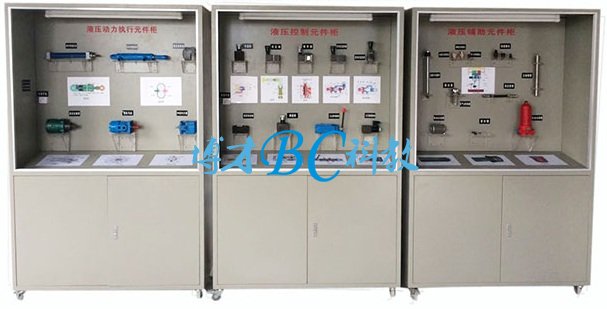

BCYY-PS15 液压剖视实物模型陈列柜

一、液压剖视实物模型陈列柜概述
    液压剖视实物模型陈列柜采用各种实际工业液压元件，并将其关键部位进行剖视，学生可直接观察真实液压元件基本结构和类型，是替代液压元件结构挂图式教具的理想产品，适合各院校机械类相关专业《液压传动技术》、《液压与气动技术》等课程实训教学的。
二、液压剖视实物模型陈列柜技术性能
1、输入电源：单相三线～220V±10% 50Hz
2、装置容量：＜0.5kVA
3、照明日光灯功率：30W
4、外形尺寸：1270mm×530mm×2000mm（单柜尺寸）
三、液压剖视实物模型陈列柜产品特点
1、可视性强 液压元件采用工业现场用阀，将其相关主要部位进行剖面线切割，保留内部阀芯及垫圈的完整，可直接看到阀内的结构、阀体轮廓、阀芯结构等。
2、关联性强 装置所配元件均为经1/4剖视后的真实液压元件，同时在元件旁边配套有专针液压元件的理论结构说明，学生可以在边观察液压元件的内部结构，同时结合旁侧理论知识说明。加深对液压元件的结构及原理的记忆。
3、陈列柜柜体采用铁质双层亚光密纹喷塑结构，内装有照明日光灯，并配装玻璃推门防尘。
四、液压剖视实物模型陈列柜基本配置及功能
1、本装置由成列柜、展示元件等组成。
2、实训装置基本配置及功能

序号	模块	名称	主要配置	数量	备注
1	基础平台	陈列柜	采用钣金结构设计，表面为双层亚光密纹喷塑工艺处理，装置配套装有30W日光灯照明能为操作提供一个明亮的工作环境。	3台
2	液压控制元件柜	压力控制阀	直动式溢流阀	1个
3			先导式溢流阀	1个
4			减压阀	1个
5			顺序阀	1个
6		方向控制阀	液控单向阀	1个
7			二位三通手动换向阀	1个
8			二位三通电磁换向阀	1个
9		流量控制阀	节流阀	1个
10			调速阀	1个
11	液压动力元件与执行元件柜	液压动力元件	低压齿轮泵	1个
12	中压叶片泵	1个
13	高压柱塞泵	1个
14	液压执行元件	单作用液压缸	1个
15	双作用液压缸	1个
16	液压马达	1个
17	液压辅助元件柜	其他元件	活塞与活塞杆	1个
18		密封圈	若干
19		清洁盖	1套
20	液压管接头	卡套式管接头	1套
21		扩口式管接头	1套
22		焊接式管接头	1套
23		无缝钢管	1个
24		快速接头	1套
25		高压胶管	1根
26		空气滤清器	1套
27		压油过滤器	1只
28		吸油过滤器	1只
29	参考资料	使用说明书		1本
