低压电路连接装置,电工电拖实训考核柜,电工电拖实训考核装置
浏览： 发布日期：2019-12-23

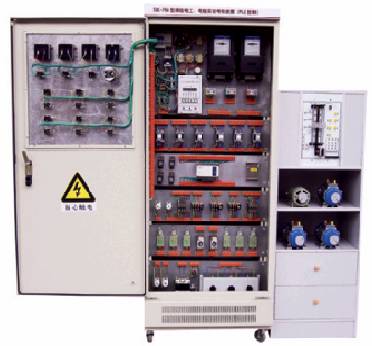

低压电路连接装置以标准的电气控制柜为主柜，利用柜体的双面空间，电工电子设备布置电器及配套实验器材，参考图如图2所示。该设备坚持理论联系实际的原则，突出技能训练，注重针对性、实用性、科学性，实操方便，能完成照明电路与电力拖动控制的实操项目。为延长电器的使用寿命，各电器的接点都与接线端子相连，再让学员在接线端子上接线，连接电机、电器来完成各项控制实验，有效降低材料消耗，延长使用寿命。
（一）目标功能
柜内装有完成各种照明电路所需的单相电度表、日光灯、单联开关、插座、感应开关、漏电开关等，以及电气控制所需要的多种低压电器，如漏电断路器、熔断器、电流互感器、交流接触器、时间继电器、热继电器、中间继电器、行程开关、按钮、信号灯、转换开关、电压表、电流表、功率表及电度表等，为了延长电器使用寿命，各电器的接点都与接线端子相连，再由接线端子与被控制电气连接。
①低压电路连接
i触摸开关控制白炽灯电路；
ii人体感应开关控制楼梯白炽灯电路；
iii声控开关控制楼梯白炽灯电路
iv日光灯控制电路
v单相电度表安装电路
vi并励直流电动机调磁调速电路
vii并励直流电动机电枢回路串电阻二级起动
②控制电路
i电流互感器与电流表配用接线电路
ii三相四线有功电度表安装电路
iii三相四线无功电度表安装电路
iv万能转换开关和电压表测量三相电压接线电路
v异步电动机两地控制电路
vi异步电动机联锁正反转控制电路
viiY3150型滚齿机控制电路
viiiPLC控制电动机Ｙ/△启动
ixPLC控制电动机Ｙ/△转换时间的调节
③四层电梯控制系统
设备配备2台三相异步电动机(180W)，一台双速三相异步电动机(180W)，一台直流电动机(180W)，一台四层电梯仿真模型。
低压电路连接装置
（二）主要技术参数
1、输入电源：电压AC380V±5%，电流5A。
2、外形尺寸：700cm×500cm×1700cm
3、设备重量：230Kg
（三）配置器材
低压电路连接装置配置器材如表2、表3、表4所列。
