电动助力转向系统实训台

新能源汽车电动助力转向系统实训台

一、电动助力转向系统实训台简介

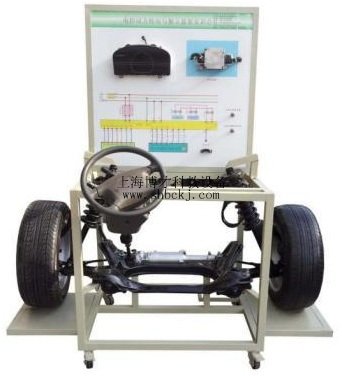

    该设备采用时风纯电动汽车前桥总成为基础，全面展示了电控助力转向系统、前桥悬架系统的组成结构和工作过程。
    适用于学校对电控助力转向系统的理论和维修实训的教学需要。
二、电动助力转向系统实训台功能特点
1.真实可运行的汽车电控助力转向系统，充分展示电控助力转向系统的组成结构。
2.调节发动机转速与车速输出模拟旋钮，模拟转速与车速的变化，左右转动方向盘，完整演示电控助力转向的工作过程。
3.实训台面板采用4mm厚耐腐蚀、耐创击、耐污染、防火、防潮的铝塑板，表面经特殊工艺喷涂底漆处理；面板打印有不褪色的彩色电路图；学员可直观对照电路图和实物，认识和分析汽车电控助力转向系统的工作原理。
4.实训台面板上安装有检测端子、可直接在面板上检测电控助力转向系统电路元件的电信号，如电阻、电压、电流、频率信号等。
5.实训台安装有诊断座，可连接专用或通用型汽车解**器，对电控助力转向系统进行读取故障码、清除故障码等自诊断功能。
6.实训台底座采用钢结构焊接，表面采用喷涂工艺处理，带自锁脚轮装置，移动灵活，安全可靠、坚固耐用。
三、电动助力转向系统实训台技术规格
    外形尺寸：1700×1200×1800mm(长×宽×高)
    输入电源；交流220V±10% 50Hz
    工作电源；原车电源电压
   工作温度：-40℃～+50℃
    颜色：7032
    钢管：40*40*3mm
    移动脚轮：100*50mm
    面板柜：1.5mm冷板冲压成形，背面设置维修门；

序号	名  称	规格型号	单位	数量
1	检测控制面板	装有各种检测端子以及彩色电路图	套	1
2	动力转向控制电脑	(ECU)	台	1
3	诊断座		个	1
4	点火开关		个	1
5	前桥悬挂机构		套	1
6	方向盘、转向柱、电动助力方向机、转向拉杆		套	1
7	车轮		个	2
8	车速信号模拟装置		套	1
9	转速信号模拟装置		套	1
10	扭矩传感器		套	1
11	扭矩传感器信号电压数显表		套	1
12	移动台架(带自锁脚轮装置)	1700×1200×1800mm	台	1
13	故障模拟与排除装置		套	1
14	DC/DC模块		套	1
