新能源汽车师生创新实训平台

新能源汽车师生创新实训平台

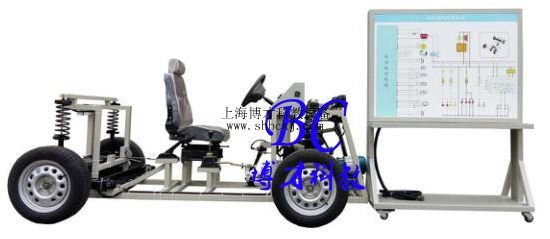

一．新能源汽车师生创新实训平台简介
    该设备使用特制的车架底盘及全套电动车电机驱动桥系统研制而成。（地面可真实行驶）；
    该设备采用全新 纯电动车电机驱动系统实物为基础，由师生自由搭接实训平台。
    适用于各类院校对纯电动车电机驱动系统动手搭接的教学需要。
动手搭接好后,整套装置可实现正常启动、前行、后退、加速、充电等基本工况，演示了纯电动汽车动力系统的工作特点。
二、新能源汽车师生创新实训平台功能特点
1.搭接好后,路面上真实可运行的纯电动电机驱动系统，充分展示纯电动电机驱动系统的组成结构与工作过程。
2.接通电源，操纵设备上的各种电器开关、按钮、真实演示纯电动车电机驱动系统的工作过程。
3.设备开放式设计,真实器件可自由搭接。
4.电动动力系统台架采用钢制框架式结构，整体结构坚固。
5.设备上配置相应的指示仪表，便于过程监控电动动力系统的状态。
6.器件外标注器件名字，方便教学开展。
7.整套实训装置由电动动力系统台架和控制系统台架两大部分组成，两者之间通过专用航空插头进行连接。
三、新能源汽车师生创新实训平台技术规格
1.工作电源：48V
2.电机:48V1KW
3.工作环境：温度-10℃～+40℃  相对湿度＜85%(25℃) 海拔＜4000m
4.外形尺寸：
    约120cm×80cm×150cm(动力系统台架)
    检测面板1240*600*1700mm(控制系统台架)
四、新能源汽车师生创新实训平台实训项目
1.纯电动动力系统启动工况检测
2.纯电动动力系统前进工况检测
3.纯电动动力系统后退工况检测
4.纯电动动力系统停止工况检测
5.纯电动动力系统充电工况检测
6.纯电动动力系统综合故障检测
7.师生自由搭接电动车创新实训

序号	名  称	主要部件、器件及规格	数量
1	电动车车架	全套底盘附件等	1
2	控制系统台架	冷板冲压结构，安装检测面板，尺寸1240mm×600mm×1700mm	1
3	电路故障设置与排除装置	配套	1
4	仪表系统	配套	1
5	电动汽车控制器	配套	1
6	电动汽车电动机	配套	1
7	加速踏板	电子式	1
8	DC/DC变换器	配套	1
9	动力电池组	配套	1
10	操作开关	点火开关、档位开关等	1
11	其他附件	继电器盒、保险丝盒等	1
12	前桥悬挂机构	配套	1
13	后桥悬挂机构	配套	1
14	方向盘、转向柱、万向节、方向机、转向拉杆	配套	1
15	车轮	配套	4
16	刹车系统	配套	1
17	驻车装置	配套	1
18	照明灯系统	配套	1
19	电动车充电器	配套	1
20	电动车充电器插口及附件	配套	1
20	保修卡与合格证	配套	1
21	教师手册	配套	1
22	搭接电动车附件与工具	配套	1

订货须知：
一、① 新能源汽车师生创新实训平台的产品名称与型号;② 新能源汽车师生创新实训平台的规格;③新能源汽车师生创新实训平台是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定博才公司的新能源汽车师生创新实训平台的型号，请按型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的博才科教专家为您审核把关。
四、如各采购单位对设备有任何疑问，请致电：021-56327980,我们将由专业技术人员为您提供有关的技术咨询。
五、感谢您访问我们的网站【http://www.zq546.cn/】,如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。
