煤矿电气控制技能实训装置
浏览： 发布日期：2017-10-11

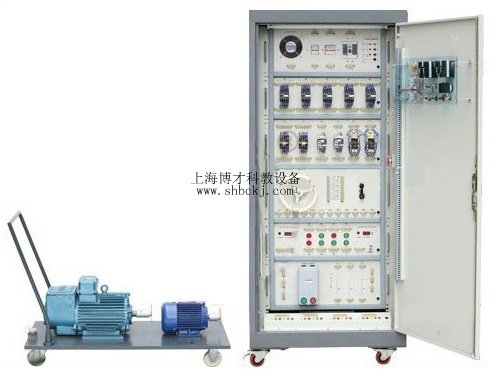

BCMCKD-01A 煤矿电气控制技能实训装置
一、煤矿电气控制技能实训装置功能概述：
针对煤矿中常用电动机的电气控制而设计的，可完成典型矿山电气设备电气控制实训。煤矿电气控制技能实训装置采用配电柜形式、资源开放，可充分培养学员的实际动手能力，煤矿电气控制技能实训装置适用于煤矿电工及专业人员的培训和考核。
二、煤矿电气控制技能实训装置技术性能及配置
1、柜体：左、右柜壁为双层亚光密纹喷塑结构，双面柜门设计，冷轧钢板、铝型材质；柜体后下侧留有电源输入线。
2、柜门：装有1只交流电压表、1只交流电流表、电压指示切换开关；控制柜的供电急停按钮和启停开关控制，通过电压指示切换开关可分别指示电网的UUV、UVW、UWU线电压值；装有交流电流表，用来监视负载大小。
3、柜内布置：柜内已安装有断路器、熔断器、接触器、继电器、空气阻尼式时间继电器、按钮开关、信号指示灯、热继电器、电磁启动器、Y/△启动器、自耦变压器等各种实训元器件、且所有器件的接线都在接线端子排上进行，从而避免了因长期在器件本身进行走线而导致其损坏，通过走线槽进行工艺布线。
4、电机：
三相鼠笼式异步电动机：1.1kW 380V/△ 4极；
三相线绕式异步电动机：YZR112M-4-1.5kW 1410r/min 380V/Y
三、实训项目：
1、三相鼠笼式电动机点动控制线路
2、三相鼠笼式电动机自锁控制线路
3、三相鼠笼式电动机正反转控制线路
4、两台电动机的顺序启动、停车控制线路
5、三相鼠笼式异步电动机带有点动的正反转控制线路
6、三相鼠笼式电动机星/三角启动线路
7、三相鼠笼式电动机自耦减压启动线路
8、磁力启动器控制的鼠笼式异步电动机的启动线路
9、磁力启动器控制的鼠笼式异步电动机的正反转线路
10、绕线式异步电动机的电气控制线路
11、风电闭锁电气控制线路
12、瓦斯电闭锁电气控制线路
13、风、电瓦斯闭锁电气控制线路
订货须知：
一、① 煤矿电气控制技能实训装置的产品名称与型号;② 煤矿电气控制技能实训装置的规格;③煤矿电气控制技能实训装置是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定博才公司的煤矿电气控制技能实训装置的型号，请按型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的博才科教专家为您审核把关。
四、如各采购单位对设备有任何疑问，请致电：021-56327980,我们将由专业技术人员为您提供有关的技术咨询。
五、感谢您访问我们的网站【http://www.zq546.cn/】,如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。
