BCXFLD-1A 建筑消防系统实训设备

BCXFLD-1A 建筑消防系统实训设备

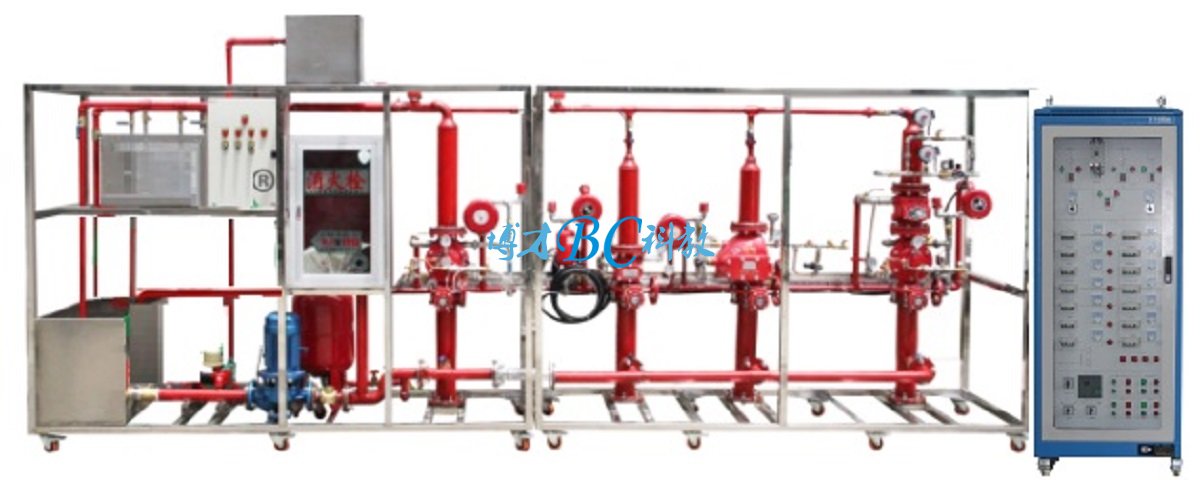

一、建筑消防系统实训设备简介
     本实验系统分为自动喷水灭火系统、消火栓系统及消防报警联动控制中心两部分；
1)消火栓系统布置成临时高压系统，由低位消防水箱，屋顶消防水箱，消防水泵，稳压增压设备，消火栓箱，水带，水枪等组成。可以演示消火栓系统的基本组成，以及火灾发生时系统的启动与运行原理；
2）自动喷水灭火系统与消火栓系统共用低位消防水箱与屋顶消防水箱，并由消防水泵、稳压增压设备，气泵、湿式报警阀，干式报警阀，雨淋报警阀，预作用报警阀，水流指示器，喷头，末端试水装置组成完整的自动喷水灭火系统，可以演示湿式自动喷水、干式、雨淋、预作用灭火系统的组成与工作原理。
3）消防报警联动控制中心实现消防报警探测器自动控制消防泵启停及压力开关、水流指示等动作联动消防报警及控制消防泵启停功能。
二、建筑消防系统实训设备技术参数
电压：AC380±10％ 50Hz
保护：具有漏电保护装置
环境温度：+4℃～+45℃
装置容量：＜5.0kVA
外形参考尺寸约：6000mm×800mm×1800mm
流量：0-45（L/S） 效率：79（%）
压力：0-2.5（MPa） 转速 ：2800（r/min）
泵轴位置：边立式
叶轮结构：闭式
叶轮数目：3-10
叶轮吸入方式：单吸式
供水流量：消防泵:40L/s; 稳压泵:1.1 L/S
供水压力：消防泵:0~1.1kW;稳压泵:0~0.75kW
水泵数量：消防泵2台;稳压泵2台 （一用一备）
单泵功率：消防泵:1.1KW；稳压泵:0.75MPa
恒压精度：<0.01MPa
控制方式：控制柜手/自动控制、站控室指令控制
操作方式：手动、自动
三、建筑消防系统实训设备实训项目：
1.系统结构与设备认识
2.湿式喷淋灭火系统安装与使用操作
3.雨淋灭火系统安装与使用操作
4.干式喷水灭火系统安装与使用操作
5.预作用喷水灭火系统安装与使用操作
6.各系统灭火操作
7.喷淋系统综合操作训练
8.消火栓灭火原理认识
9.消防火栓控制操作实训
10.消防火栓的灭火演练
11.消防水带的操作演练
四、系统模块组合方案
     本建筑消防演示系统消火栓与自动喷水灭火系统报警阀前部分合用，报警阀后可分为消火栓灭火系统与湿式自动喷水灭火系统，也可根据要求将自动喷水灭火系统做成干式自动喷水灭火系统、预作用式系统自动喷水灭火系统，水喷雾式自动喷水灭火系统，水幕式自动喷水灭火系统，具体模块组合方案见下表所示。

序号	设备名称		功能简介
1	低位水箱		演示系统水源
2	屋顶水箱		临时高压系统前期水源
3	消防控制柜		消防系统电气控制
4	消防水泵		消防系统增压供水一用一备
5	增压稳压设备		消防系统加压、稳压一用一备
6	消火栓灭火模块		演示消火栓灭火系统组成工作原理
7	测压直流水枪消火栓		DN65
8	室内消防栓
9	室内消防栓，消火栓箱
10	消防带		长度20m，承压能力0.6MPa
11	消防管		DN100/DN25
12	国内隔膜式气压罐		50L
13	消防管件接头		不锈钢快接
14	自动喷水灭火模块	有机玻璃柜	喷头工作区
		湿式自动喷水灭火模块	湿式喷水灭火系统结构与动作演示
		干式自动喷水灭火模块	干式喷水灭火系统结构与动作演示
		预作用式自动喷水灭火模块	预作用喷水灭火系统结构动作演示
		雨淋自动喷水灭火模块	雨淋喷水灭火系统结构与动作演示
		电控柜	自动喷水灭火系统电气控制

订货须知：
一、① 建筑消防系统实训设备,消防系统实操演示装置的产品名称与型号;② 建筑消防系统实训设备,消防系统实操演示装置的规格;③建筑消防系统实训设备,消防系统实操演示装置是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定博才公司的建筑消防系统实训设备,消防系统实操演示装置的型号，请按型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的博才科教专家为您审核把关。
四、如各采购单位对设备有任何疑问，请致电：021-56327980,我们将由专业技术人员为您提供有关的技术咨询。
五、感谢您访问我们的网站【http://www.zq546.cn/】,如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。
