IC卡及远程抄表系统实训平台

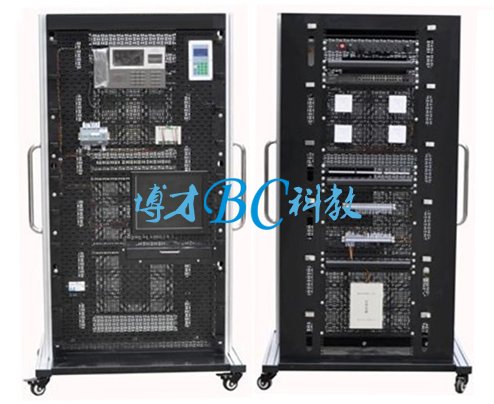

BCLYGC-106型 楼宇工程IC卡及远程抄表系统实训平台

一、IC卡及远程抄表系统实训平台系统概述
      楼宇工程IC卡及远程抄表系统实训平台依据智能建筑行业的发展趋势和特点，结合楼宇智能化技术的功能和应用，以楼宇5A子系统工作任务为导向，基于楼宇智能化、工业自动化、计算机网络通信、综合布线及系统集成等多种技术的综合运用和拓展，多层面地满足了技师和职业院校楼宇智能化设备安装与运行、楼宇设备安装、自动化控制、计算机网络及通信系统工程等相关专业的系统与原理演示、技能展示、工作任务设计与计划、实训、过程与结果评定、考核、鉴定、竞赛、工程项目设计及毕业设计等；系统地训练了学生专业技术、实际动手技能（安装、布线、接线、编程、调试、运行、维护及维修等）、设计规划、交流沟通、团队协作、效率意识及创新思维等能力，同时培养了其严谨的工作作风和良好的职业素养。
 二、IC卡及远程抄表系统实训平台技术指标
1、电源输入：单相三线（第三方接地），AC220V±10%，50/60Hz；
2、安全保护：接地，漏电（动作电流≤30mA），过压，过载，短路；
3、整机功耗：≤300W；
4、外形尺寸（宽×高×深）：1060mm×1900mm×800mm（工业铝型材支架）；
5、实验室智能管理系统软件.
1）该系统集成远程实验台电源管理系统，通过手机或其他移动终端系统监控查询学生实验台的电源开关状态；单独开启关闭学生实验台电源；全部开启或全部关闭实验台电源功能；定时开启关闭电源功能。
2）该系统还可通过 PC 控制终端进行实训考核，也可通过手持移动控制终端进行实训考核，可自由设定任意一处与电控模块引脚有关的各种常见故障，故障类型包括：线路断 路、对地短路、接触不良，偶发等故障现象。每套驱动模块可以设置 8 路大电流 5A 的 开路故障、16 路小电流 2A 的信号通路的开路、不良、偶发、短路等故障，共 24 路故 障设置。可根据需求扩展设置 64 路大电流 5A 的开路故障、128 路小电流 2A 的信号通 路的开路、不良、偶发、短路等故障，共192 路故障设置。可根据用户使用要求调整故障设置点的数量和故障设置类型。
3）所有配备驱动模块的实训设备，均可通过内置的专用新型无线数据传输模块无线组网， 实现远程集中管理。
4）用户可选择通过无线或 RS-232 串口通讯与其它实训设备配套的无线故障设置控制系统组成一个网络，系统可以联机考核也可以脱机考核，通过主控计算机控制每一台实训设备的故障设置、故障排除、参数设定、 远程起动、信息反馈、考核评分等功能。
5）集成无线多功能数据采集、分析、控制系统可实时长时间记录电压、电流等，并生成趋势曲线。
6）用户可以实现单机操作考核和联网考核。
三、实训项目
1、IC卡及远程抄表系统硬件的认识
2、IC卡三表收费系统做卡及软件基本操作
3、IC卡三表收费系统表具及软件高级操作
4、IC卡三表收费系统系统设置操作
5、IC卡三表收费系统营业业务操作
6、IC卡三表收费系统功能卡管理操作
7、IC卡三表收费系统查询统计操作
8、IC卡三表收费系统数据库操作
9、远程抄表系统基本功能的认识
10、远程抄表系统计量表管理操作
11、远程抄表系统费用管理操作
12、远程抄表系统系统管理操作
13、系统的设计与连接
14、故障的设置与排除
15、系统的结构与安装
四、主要配置

序号	器材名称	数量	单位	备注
1	立式实训平台	1	台
2	网孔板安装模块	8	块
3	网孔板用膨胀固定件	100	个
4	线缆管理架	12	个
5	电源管理模块	1	台
6	嵌入式编程主机与显示器模块	1	套
7	IC 卡电表	1	台
8	IC 卡冷水表	1	台
9	IC 卡燃气表	1	台
10	IC 卡读卡器	1	台
11	IC 卡	10	张
12	脉冲燃气表	2	套
13	脉冲水表	1	台
14	脉冲电表	1	台
15	采集器	2	台
16	集中器	1	台
17	网络控制器	1	台
18	模拟电消费系统	1	套
19	模拟水消费系统	1	套
20	模拟气消费系统	1	套
21	管路套件	1	套
22	管理计算机	1	台
23	远程抄表系统软件	1	套
24	IC 卡预付费系统软件	1	套
25	发卡箱	1	个
26	6位PDU电源	1	个
27	24位超五类非屏蔽插座配线架	1	个
28	8P8C超五类非屏蔽水晶头	20	个
29	超五类非屏蔽信息插座模块	4	个
30	单口86型信息面板	4	个
31	86型底盒	4	个
32	UTP超五类4对非屏蔽跳线	4	条
33	UTP超五类4对非屏蔽电缆	100	米
34	专用桥架	1	套
35	实验室智能管理考核系统	1	套
36	耗材及工具(各规格电线、常用电工工具及线缆测试仪等)	1	套
