一卡通系统实训平台

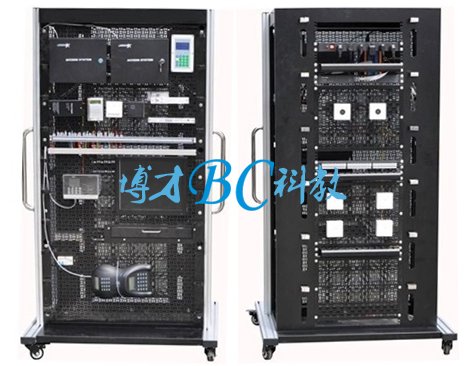

BCLYGC-104型 楼宇工程一卡通系统实训平台

一、一卡通系统实训平台概述
      楼宇工程一卡通系统实训平台依据智能建筑行业的发展趋势和特点，结合楼宇智能化技术的功能和应用，以楼宇5A子系统工作任务为导向，基于楼宇智能化、工业自动化、计算机网络通信、综合布线及系统集成等多种技术的综合运用和拓展，多层面地满足了技师和职业院校楼宇智能化设备安装与运行、楼宇设备安装、自动化控制、计算机网络及通信系统工程等相关专业的系统与原理演示、技能展示、工作任务设计与计划、实训、过程与结果评定、考核、鉴定、竞赛、工程项目设计及毕业设计等；系统地训练了学生专业技术、实际动手技能（安装、布线、接线、编程、调试、运行、维护及维修等）、设计规划、交流沟通、团队协作、效率意识及创新思维等能力，同时培养了其严谨的工作作风和良好的职业素养。
二、一卡通系统实训平台技术指标
1、电源输入：单相三线（第三方接地），AC220V±10%，50/60Hz；
2、安全保护：接地，漏电（动作电流≤30mA），过压，过载，短路；
3、 整机功耗：≤300W；
4、外形尺寸（宽×高×深）：1060mm×1900mm×800mm（工业铝型材支架）；
5、实验室智能管理系统软件.
1）该系统集成远程实验台电源管理系统，通过手机或其他移动终端系统监控查询学生实验台的电源开关状态；单独开启关闭学生实验台电源；全部开启或全部关闭实验台电源功能；定时开启关闭电源功能。
2）该系统还可通过 PC 控制终端进行实训考核，也可通过手持移动控制终端进行实训考核，可自由设定任意一处与电控模块引脚有关的各种常见故障，故障类型包括：线路断 路、对地短路、接触不良，偶发等故障现象。每套驱动模块可以设置 8 路大电流 5A 的 开路故障、16 路小电流 2A 的信号通路的开路、不良、偶发、短路等故障，共 24 路故 障设置。可根据需求扩展设置 64 路大电流 5A 的开路故障、128 路小电流 2A 的信号通 路的开路、不良、偶发、短路等故障，共192 路故障设置。可根据用户使用要求调整故障设置点的数量和故障设置类型。
3）所有配备驱动模块的实训设备，均可通过内置的专用新型无线数据传输模块无线组网， 实现远程集中管理。
4）用户可选择通过无线或 RS-232 串口通讯与其它实训设备配套的无线故障设置控制系统组成一个网络，系统可以联机考核也可以脱机考核，通过主控计算机控制每一台实训设备的故障设置、故障排除、参数设定、 远程起动、信息反馈、考核评分等功能。
5）集成无线多功能数据采集、分析、控制系统可实时长时间记录电压、电流等，并生成趋势曲线。
6）用户可以实现单机操作考核和联网考核。
三、实训项目
1、系统的安装、布线、接线、编程、调试、运行、维护及维修；
2、线路故障的设置、检测及排除；
3、不同类型的防区并对其参数进行设置实训；
4、不同的布撤防类型并对其参数进行设置实训；
5、认识和熟悉各种IC卡门禁管理系统器材、配置和功能；
6、 系统设备的连接和调试：组成单门控制系统、双门控制系统、单门进出刷卡控制系统、单双门组合或单双门联动控制系统；
7、 IC卡门禁管理系统的软件安装、读卡器测试、控制器地址设置等；
8、运行管理软件修改系统设置、控制器设置和用户设置等；
9、不同功能性质IC卡（用户卡、特权卡、管理母卡）的认识、发行和管理；
10、系统管理软件联动、布防、地图和查询记录的操作、运行；
11、 IC卡门禁管理系统的设置、调试、操作和演习；
12、 考勤机的接线、操作和管理；
13、消费机的接线、操作和管理；
14、 智能一卡通管理软件的操作；
15、 卡片发行的操作和管理；
16、 智能一卡通系统集成的连接、调试和管理。
17、 桥架及其支架的安装和布线；
18、信息插座和机架设备的安装；
19、水晶头及跳线的制作和测试；
20、 RJ45模块和配线架的压线和测试；
21、 RJ45跳线的连接及链路的测试
四、主要配置

序号	器材名称	数量	单位	备注
1	立式实训平台	1	台
2	网孔板安装模块	8	块
3	网孔板用膨胀固定件	100	个
4	线缆管理架	12	个
5	电源管理模块	1	台
6	嵌入式编程主机与显示器模块	1	套
7	单门联网门禁控制器	1	台
8	双门联网门禁控制器	1	台
9	通讯转换器	1	个
10	发卡器	1	个
11	读卡器	1	个
12	带键盘及液晶显示屏读卡器	1	个
13	考勤机	1	台
14	消费机	1	台
15	巡更棒	1	台
16	巡更点	2	个
17	感应式IC卡	4	张
18	电插锁	1	把
19	电磁锁	1	把
20	电磁锁控制器	1	个
21	开门按钮	1	个
22	一卡通管理系统软件	1	套
23	6位PDU电源	1	个
24	24位超五类非屏蔽插座配线架	1	个
25	8P8C超五类非屏蔽水晶头	20	个
26	超五类非屏蔽信息插座模块	4	个
27	单口86型信息面板	4	个
28	86型底盒	4	个
29	UTP超五类4对非屏蔽跳线	4	条
30	UTP超五类4对非屏蔽电缆	100	米
31	专用桥架	1	套
32	实验室智能管理考核系统	1	套
33	耗材及工具(各规格电线、常用电工工具及线缆测试仪等)	1	套

订货须知：
一、① 一卡通系统实训平台,楼宇一卡通实训平台的产品名称与型号;② 一卡通系统实训平台,楼宇一卡通实训平台的规格;③一卡通系统实训平台,楼宇一卡通实训平台是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定博才公司的一卡通系统实训平台,楼宇一卡通实训平台的型号，请按型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的博才科教专家为您审核把关。
四、如各采购单位对设备有任何疑问，请致电：021-56327980,我们将由专业技术人员为您提供有关的技术咨询。
五、感谢您访问我们的网站【http://www.zq546.cn/】,如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。
