家电维修综合实训考核装置

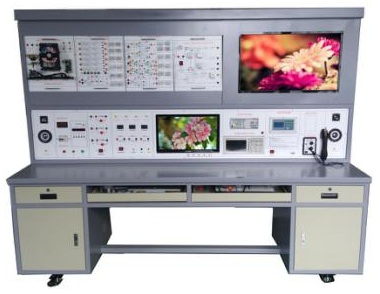

BCJDQ-05A 家电维修综合实训考核装置

一、家电维修综合实训考核装置概述
    家电维修综合实验台，是根据中华人民共和国劳动和社会保障部发布的《“家用电子产品维修工”职业技能实训和鉴定设备技术规范》，按照职业教育的教学和实训要求而研发的产品，适合高职院校、职业学校的应用电子技术、电子电器应用与维修等专业的电视机原理与维修、家用电子产品原理与维修等课程的实训教学。
本实验平台应用领域：国家示范性中等高等职业院校电子技术项目建设开发、高级技工学校电子技术项目建设开发、
电子教学实验实训室建设、家电维修一体化教学实施、家用电器类维修实操，以及中级、高级工的技能鉴定考核。
二、家电维修综合实训考核装置主要功能：
    装置可完成：液晶电视/高清EVD机/变频空调/智能冰箱/智能热水器/电磁炉/智能电饭锅/5.1功放家庭影院/全自动洗衣机/微波炉的整机结构、工作原理、工序指示、电压监测、实验测量、波形测试、检修测试、实验模拟、故障演试、功能测试、工厂调试、点屏实训、配板实操、检修实训、故障排除、考核系统竞赛等直观项目教学实验实训项目。
三、实训考核装置技术性能
1. 输入电源：单相三线制 AC220V±10% 50HZ
2. 工作环境：温度-10℃～+40℃相对湿度＜85%（25℃ ）
3. 整机容量：＜ 500VA
4. 安全保护：动作电流≤30mA 、动作时间≤0.1s
5. 外形尺寸：180cm×70cm×180cm实验台
四、家电综合实训考核装置主要配置：
(一)主体模块：依照专业教学实验实训考核需求设计模块如下：
  1、液晶电视教学系统实训主体模块挂箱
  2、变频空调系统教学实训主体模块挂箱
  3、智能冰箱控制系统实训主体模块挂箱
  4、家用热水器控制系统实训主体模块挂箱
  5、电磁炉控制系统实训主体模块挂箱
  6、电饭煲控制系统实训主体模块挂箱
  7、微波炉控制系统实训主体模块挂箱
  8、洗碗机控制系统实训主体模块挂箱
  9、5.1功放系统控制效果实训主体模块挂箱
 10、全自动洗衣机控制系统实训主体模块挂箱
模块一、液晶电视教学系统实训主体模块
1、液晶电视实训主板：采用新主流MST方案设计的液晶电视实训主板（教学专用版），固定于主体模块之上，快速分离拆卸设计，方便独立教学及损坏独立更换；配套对应清晰电路原理图纸及工作分析教程、教学实训教材，可以直接实现各种实验测量、波形测量、故障演试、供电指示、启动指示、操作控制、工厂调试、检修实训等教学实训项目课程。
2、供电部分：液晶电视电源板安装于主体模块侧面，突出主要电压测试点；快速拆卸设计，方便独立教学项目实训；配套对应清晰电路原理图纸及工作分析教程、教学实训教材，可以直接实现相应实验测量、故障演试、工作指示、启动指示、检修实训等教学实训项目课程。
3、背光部分：背光板固定于液晶屏面板背面，快速分离拆卸设计，方便独立教学及项目实训；配套教学实训教材，可以直接实现相应实验测量、故障演试、工作指示、启动指示、检修实训等教学实训项目课程。
4、工作指示：直观指示设计，供电电源指示、系统运行指示、主板运行指示、主电源启动控制指示、去屏信号供给指示、液晶屏供电控制指示、背光启动控制指示。在系统运行过程中，对应指示灯亮灯顺序直观呈现出整机系统启动过程；
5．电压监测：直观显示整机各组供电5VS、24V、12V、5V的电压/电流显示、能够直观监测待机供电及控制变化，可以直观实现实验测量、工作显示、启动显示、检修实训等教学实训项目课程。
6、操作控制：功能按键开关和遥控接收控制整机系统运作，配套多功能遥控器实现各项实验实训项目教学。
7、主板程序：依照教学应用需求开发系统软件程序，满足各种教学实验实训需求的故障演试、排查测试、工厂调试，展现软件程序引起的故障现象与解决办法。
8、视频软件：液晶显示器工作原理、液晶显示屏工作原理、液晶电视机工作原理、液晶电视机主板电路图纸与电路结构分析、液晶电视机主板启动流程与信号流程、液晶电视机主板工作电压及波形测量、液晶电视机主板故障分析与检修实操、液晶电视机电源板工作原理与结构框图、液晶电视机电源板故障分析与检修实操、液晶电视机背光结构与工作原理、液晶电视机背光板工作原理与结构框图、液晶电视机背光板保护电路及排查技巧、液晶电视机背光板故障分析与检修实操、点屏技术与液晶显示屏检测原理、点屏技术配板销售实操、液晶电视机主板工厂调试实操、液晶电视机整机检修实操、液晶电视机检修报价技巧实操、液晶电视机售后服务运营实操、液晶显示屏点屏技术实训与技能竞赛、液晶电视机整机故障检修实训与技能竞赛.
模块二、变频空调系统教学实训主体模块
1.了解变频空调控制部分结构及原理
2.了解变频空调各模块在整个控制部分中的作用
3.掌握变频空调电气控制线路原理
4.变频空调电器元件的测量及系统运行原理
5.变频空调的故障与分析
（1）红外接收管坏
（2）室内环境温度传感器开路
（3）室内盘管温度传感器开路
（4）室内风机转速传感器开路
（5）步进电机坏
（6）室内风机坏
（7）变压器T1坏，无输出
（8）室内机7805坏，无输出
（9）继电器RY1线圈开路
（10）U1芯片坏
（11）蜂鸣器坏
（12）室外风机坏
（13）四通阀线圈坏
（14）室外环境温度传感器坏
（15）室外盘管温度传感器坏
（16）整流桥坏
（17）变压器T2坏，无+15V输出
（18）变压器T2坏，无+12V输出
（19）室外机7805坏，无输出
（20）控制风机继电器RY03坏
（21）室内机室外机通讯故障
模块三、智能冰箱控制系统实训主体模块
 1、 智能电冰箱电气线路器件的认识和测量
 2、 电冰箱电气控制线路接线及系统运行
 3、 间冷式电冰箱维修实训及故障分析
（1） 门灯开路故障
（2） 冰箱冷冻室温度传感器开路
（3） 冰箱化霜温度传感器开路
（4） 风扇电机开路
（5） 门开关开路
（6） 补偿开关开路
（7） 补偿电热丝开路
（8） 化霜电热管开路
（9） 压缩机启动器开路
（10）压缩机热保护器开路
模块四、家用热水器控制系统实训主体模块
1、配置电热器内部电路控制系统原理图
2、故障模拟检测点
3、内置设故排故系统（可由电脑随机设置故障点）
4、故障点采用可更换透明元件、即学生根据故障现象排查损坏元件，采用插拔式更换元件。（1） 主板 +12V 电源丢失故障
（2） 红外接收头损坏故障
（3） 指示灯亮不加热故障现象与维修
（4） 电热水器加热温度低于设定温度故障现象与维修
（5） 电热水器温度传感器故障
（6） 手动控制按键损坏
（7） 漏电开关故障
（8） 电加热故障
模块五、电磁炉控制系统实训主体模块
1.电磁炉常用元器件，控制芯片，显示器件的认识与检测
2.电磁炉控制电路原理的认识
3.电磁炉温度传导的工作原理
4.电磁炉检锅系统故障与排除
5.电磁炉操作显示正常，不加热的故障与排除
6.电磁炉功率驱动管损坏的故障与排除
7.电磁炉散热器风机损坏的故障与排除
模块六、电饭煲控制系统实训主体模块
1.微电脑控制电饭锅常用元器件，控制芯片，显示器件的认识与检测
2.微电脑控制电饭锅结构的认识及拆装
3.微电脑控制电饭锅能量转化，温度传导的工作原理
4.微电脑控制电饭锅加热，保温相互转换及工作原理
5.微电脑控制电饭锅定时加热，煮饭，保温的设定及工作原理
6.微电脑控制电饭锅的常见故障及维修
7.微电脑控制电饭锅控制电路常见故障的检测及维修微波炉模块
模块七、微波炉控制系统实训主体模块
1.微波炉主要元器件，控制芯片，显示器件的认识与检测
2.微波炉加热的原理分析
3.微波炉微波产生电路的常见故障及检测维修
4.微波炉控制电路及定时电路常见故障与检测维修
5.微波炉电压转换电路的常见故障及检测维修
6.微波炉保护装置的检测与维修
7.微波炉常见故障的检测及维修
模块八、洗碗机控制系统实训主体模块
1.洗碗机主要元器件，控制芯片，显示器件的认识与检测
3.洗碗机工作原理分析
4.洗碗机水位开关故障及检测维修
5.门开关损坏故障与检测维修
6.碗不干故障及检测维修
7.洗碗机程序损坏的检测与维修
8.洗碗机水泵不运行故障的检测及维修
模块九、5.1功放系统控制效果实训主体模块
1.功放系统主要元器件，控制芯片，扬声器认识与检测
2.功放系统工作原理与安装调试操作
3.功放系统故障及检测维修
4.左右主声道故障与检测维修
5.功放电源故障及检测维修
6.环绕声损坏的检测与维修
7.中置故障的检测及维修
模块十、洗衣机控制系统实训主体模块
 1. 全自动洗衣机常用元器件、传感器及控制芯片的认识和检测
 2. 全自动洗衣机电路控制原理的认识
 3. 进水、排水常见故障的检测和排除
 4. 洗涤、脱水常见故障的检测和排除
 5. 全自动洗衣机程控器的检测
 6. 电机及电机控制故障的检测和排除
 7. 集成控制电路检测和故障分析排除
（二）彩色信号发生器：
1、 输出信号频率范围：第 12 频道   2、电视信号形式：分为圆、点、格、黑白格、彩色、单色等 16 种形式，可通过按键直接选择3、 输出信号：有视频、伴音（中频 6.5M ）、射频输出接口） 4 、信号制式： PAL-D/K
（三）智能实训考核系统
(1) 计算机可以监控 1-126 台家用电器智能考核台
(2) 具有发卷功能
(3) 具有收卷功能
(4) 具有单台和全部实验台清零功能
(5) 具有自动检测各家用电器考核台的通讯联机情况
(6) 可以生成学生个人成绩单
(7) 可以对学生考核情况进行统计、分析
(8) 设有进入系统密码，进入系统后能够修改密码
(9) 具有打印功能
(10) 具有答题次数限制功能
(11) 学生台配智能答题器，学生可以通过答题器与都师进行数据交换
（四）彩色20M双踪示波器：
■全新超薄外观设计体积小巧携带方便
■彩色液晶显示（320*240）分辨率波形显示更清晰
■具有多种触发功能 边沿 视频 脉宽 外部触发 电源触发等
■灵活的波形录制及回放功能
■或外接1M深度存储器有20MZ带宽抑制光标测量及自动光标跟踪测量功能
■多文字菜单显示 延迟扫描功能 可同时显示波形全貌和细节
■支持U盘储存波形界面图片及通过U盘可靠方便的系统
■自动测量20种波形参数
■具有波形数学运算功能FFT数字滤波器及频率计等多种功能
五、设备主要配置与配用仪表清单：

序号	名称	数量	单位	备注
1	22寸高清液晶显示屏	1	套
2	铁质双层亚光喷塑实验台	1	台
3	液晶电视检测实验板挂箱	2	块
4	变频空调系统教学实训主体挂箱	1	套
5	智能冰箱控制系统实训主体挂箱	1	套
6	家用热水器控制系统实训主体挂箱	1	套
7	电磁炉控制系统实训主体挂箱	1	套
8	电饭煲控制系统实训主体挂箱	1	套
9	微波炉控制系统实训主体挂箱	1	套
10	洗碗机控制系统实训主体挂箱	1	套
11	5.1功放系统控制效果实训主体挂箱	1	套	+/-字各式
12	全自动洗衣机控制系统实训主体挂箱	1	套
13	防静电烙铁	2	把
14	彩色电视信号发生器	1	台	内置安装在实验台内
15	BVG热风焊台	1	台	内置安装在实验台内
16	数字万用表	1	台	内置安装在实验台内
17	彩色双踪示波器	1	台	内置安装在实验台内
18	优质螺丝刀	10	把	+/-字组合全套
19	5.1扬声器	5	个	内置安装在实验台内
20	智能故障设置考核答题器	1	套	内置安装在实验台内
21	设备操作指导书	1	本

订货须知：
一、① 家电维修综合实训考核装置,家电维修考核平台的产品名称与型号;② 家电维修综合实训考核装置,家电维修考核平台的规格;③家电维修综合实训考核装置,家电维修考核平台是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定博才公司的家电维修综合实训考核装置,家电维修考核平台的型号，请按型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的博才科教专家为您审核把关。
四、如各采购单位对设备有任何疑问，请致电：021-56327980,我们将由专业技术人员为您提供有关的技术咨询。
五、感谢您访问我们的网站【http://www.zq546.cn/】,如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。
