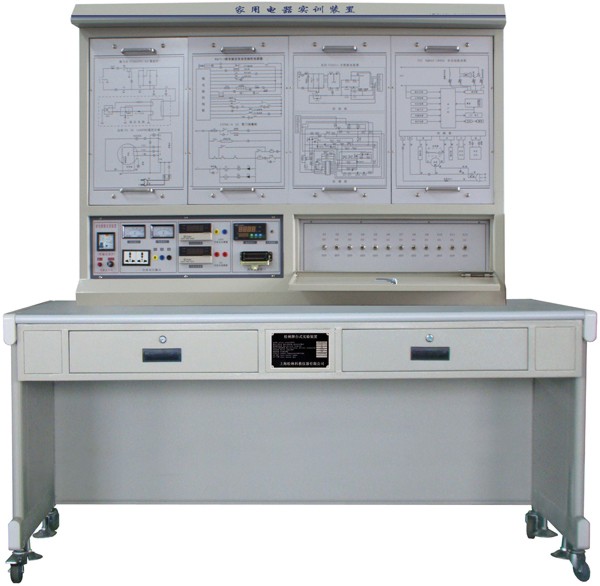

多功能家用电器综合实训装置

BC-500型 多功能家用电器综合实训装置

一、多功能家用电器综合实训装置概述
  本实训装置包括电饭煲、全自动洗衣机、洗碗机、微波炉、消毒柜等的故障分析与判断方法。能使学生更全面的了解和掌握家用电器的工作原理和维修技能。全面的提高家电类的维修技能是现代家电维修专业的必备学习工具。
二、多功能家用电器综合实训装置技术性能
1、输入电源：单相三线制  AC220V±10%  50Hz
2、工作环境：温度－10℃～＋40℃
3、整机容量：＜1000VA
4、安全保护：动作电流≤30mA、动作时间≤0.1S
三、多功能家用电器综合实训装置系统组成
    实验装置是由实训台和实训挂件两部分组成
  （一）实训台（铁质双层亚光密纹喷塑结构，高密度耐磨桌面版）
1、实训电源：
 交流电源：220V  50Hz（带有过流保护）
 直流电源：可调、固定输出
  （二）实训挂件（铁质双层亚光密纹喷塑结构，铝塑面板）实训挂件由电子电风扇、微电脑控制电饭锅、微波炉、电子消毒柜、全自动洗碗机、全自动洗衣机等组成。挂件均可设置故障点、完成排除故障等实训内容。
四、多功能家用电器综合实训装置实训挂件
    实训挂件由电子电风扇、微电脑控制电饭锅、微波炉、电子消毒柜、全自动冼碗机、全自动洗衣机等组成。挂件均可设置故障点、完成排除故障等实训内容。
1、电子电风扇
采用电子控制电风扇为实训模型，
手控、遥控、定时三种控制方式，包括风量调节和电源开关、定时器、红外遥控接收器以及各种功能指示灯单元，配有扇叶、扇头、调速器实训实物，适用《新型电风扇原理与维修》课程的实训考核。
2、微电脑控制电饭锅
采用微电脑控制电饭锅为实训模型，包括微电脑控制器、温度传感器、电压检测、电源保护、定时控制、LCD显示单元，配有加热实训实物，适合《电热电动器具原理与维修》课程的实训考核。
3、微波炉
采用机械式微波炉为实训模型，包括高压电路、低压电路、磁控管、定时器、联锁开关、功率分配器单元，适合《家用微波炉的原理与维修》课程的实训考核。
4、电子消毒柜
采用远红外线和臭氧两种消毒柜模型，包括电源控制、多谐振荡器、臭氧发生器、远红外线石英发热管单元。适合《电热电动器具原理与维修》课程的实训考核。
5、全自动洗碗机
采用家用全自动洗碗机为实训模型，包括控制处理电路、温度检测控制电路、水位检测控制电路、循环水泵、电源及指示灯单元组成。适合《电热电动器具原理与维修》课程的实训考核。
6、全自动洗衣机
采用波轮式洗衣机为实训模型，包括水位检测、电磁阀控制电路、电机控制、电动程控器、自动控制处理单元组成，适合《全自动洗衣机故障检修技术》课程的实训考核。
五、多功能家用电器综合实训装置实训项目
1、电子电风扇结构拆卸分析、元器件识别检测、常见典型故障分析排除
2、微电脑控制电饭锅结构拆卸分析、元器件识别检测、常见典型故障分析排除
3、微波炉结构拆卸分析、元器件识别检测、常见典型故障分析排除
4、电子消毒柜结构拆卸分析、元器件识别检测、常见典型故障分析排除
5、全自动洗碗机结构拆卸分析、元器件识别检测、常见典型故障分析排除
6、全自动洗衣机结构拆卸分析、元器件识别检测、常见典型故障分析排除
7、各种家电维修测量仪器的使用练习
