机械原理陈列柜
浏览： 发布日期：2021-09-26

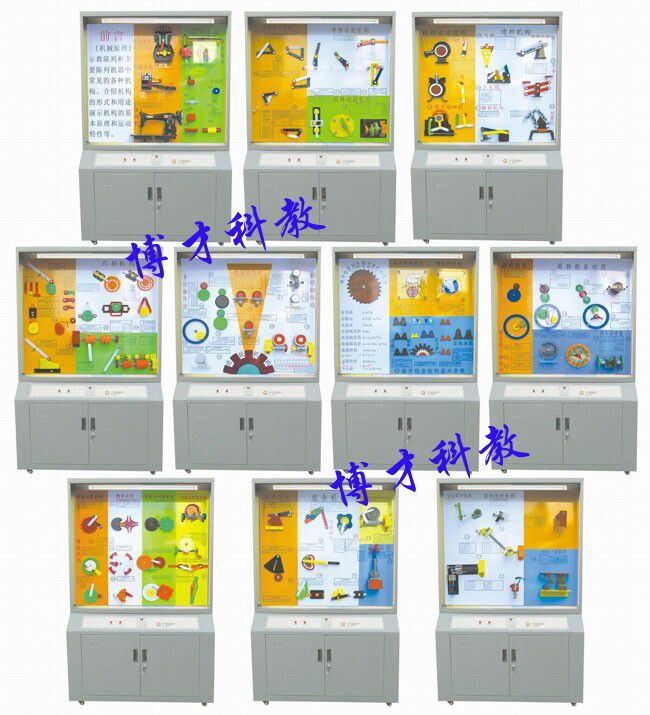

BC-07A 机械原理示教陈列柜(声控同步CD解说)
本机械原理陈列柜是根据大、中专院校、技校、职业学校的机械原理教学大纲而设计的一套电化教学设备。《机械原理》课程是工科院校机械类、近机械类专业的一门重要技术基础课程。陈列柜共分十个柜和一个DVD控制台，进行声控同步解说演示。由单片机控制顺序或任选运行每个柜模型动作。
模型采用遥控任意选择进行单独演示，模型材料采用进口有机板和硬聚氯制作而成，板面面板采用高强度室外写真覆亚膜材料为底色，图表和文字说明直接制作在上面。演示形象逼真，运行可靠，工艺美观，使用本陈列柜可提高教学效果，节约学时是一套，现代化机械课程教学实用设备。
一、机械原理陈列柜主要特点：
1、控制台配置：DVD机1台；控制硬件一套；攻放机1台， 控制台1台、喇叭1对、遥控器1只，激光碟片1张（内含78个机构语音说明）
2、控制软件：微电脑DVD程序控制系统，用DVD程控台实现全柜顺序播音动作和单柜顺序播音动作， 实现声音、模型二位一体同步动作，采用多种播放方案（如前进、后退、停止、步进、循环等）；也可实现任选和顺序动作。
3、控制方式：可实现全柜遥控和手动顺序播音、单个模型播音动作，或只动作不播音等功能。
4、控制动作过程：选中某号模型按遥控器上的数字键，按确认后，陈列柜上对应该号码的机构就开始动作运转，同时DVD机开始播放语音讲解此模型机构的特点及功能，讲解完毕后等待下一步动作。
二、陈列柜主要技术参数：
1、输入电源：AC220V±10%（单相）50HZ
2、工作环境： -10℃±40℃
3、功率：0.5kw
4、陈列柜结构：上柜采用铝合金制作，下柜柜式结构。
5、陈列柜尺寸：1250×430×1780mm
三、原理陈列柜各柜内容如下：
|
序号与名称
|
陈 列 柜 内 容
|
|
第一柜
机械与机构 |
前言1、内燃机 2、蒸汽机 3、缝纫机、运动副：⑴球面高副、⑵螺旋副、⑶回转副、⑷移动副 ⑸球面副、⑹曲面副、⑺圆柱副
|
|
第二柜
平面连杆机构的基本形式
|
4、铰链四杆机构 5、曲柄摇杆机构 6、双摇杆机构7、双曲柄机构8、曲柄滑块机构 9、转动导杆机构 10、摆动导杆机构 11、移动导杆机构12、曲柄移动导杆机构 13、双滑块机构14、双转块机构
|
|
第三柜
平面连杆机构应用
|
15、泵 16、泵 17、鄂式破碎机 18、飞剪19、压包机 20、摄影升降机 21、翻转机构 22、起重机
|
|
第四柜
凸轮机构的形式
|
23、滚子凸轮机构 、平底凸轮机构 24、移动凸轮机构 25、槽凸轮机构 26、等宽凸轮机构 27、等径凸轮机构28、主回凸轮机构 29、球面凸轮机构 、环面凸轮机构、圆锥凸轮机构 圆柱凸轮机构
|
|
第五柜
齿轮传动的各种类型
|
30、外啮合直齿圆柱齿轮机构31、内啮合直齿圆柱齿轮机构 32、齿轮齿条机构 33、斜齿圆柱齿轮机构 34、人字圆柱齿轮机构 35、直齿圆锥齿轮机构、曲线圆锥齿轮机构 36、螺旋齿轮机构 37、螺旋齿轮齿条机构 38、圆柱蜗轮蜗杆机构 、弧面蜗轮蜗杆机构
|
|
第六柜
齿轮的基本性质
|
渐开线齿轮各部分名称：齿顶圆半径 分度圆半径 基圆半径 齿根圆半径 、齿厚 、渐开线 、齿顶高 、齿高 、齿根高、齿间 、 周节、39、渐开线的形 40、摆线的形成41、渐开线齿轮的基本参数
|
|
第七柜
轮系的基本形式
|
42、定轴轮系 43、差动轮系 44、行星轮系45、获得大传动比a 46、获得大传动比b 47、实验特定的运动 48、运动合成 49、旋轮线 50、用于传动51、运动分解a 52、运动分解b 53、谐波齿轮减速器 54、摆线针轮行星减速器
|
|
第八柜
间歇运动机构
|
55、齿式棘轮机构、 内棘轮机构 56、磨擦式棘轮机构57、槽轮机构 58、内啮合槽轮机构 59、球面槽轮机构 60、齿轮式间歇机构 61、渐开线不完全齿轮机构、摆线针轮不完全齿轮机构 62、误差较正机构 63、停歇曲柄连杆机构 64、停歇导杆机构
|
|
第九柜
组合机构
|
65、行程扩大机构 66、换向机构67、齿轮连杆机构 68、实现给定轨迹的机构 69、实验变速运动的机构 70、同轴槽轮机构71、误差较正机构72、电动马游戏装置
|
|
第十柜
空间连杆机构
|
73、RSSR空间连杆机构 74、RCCR联轴节75、4R万向节 76、4R揉面机构 77、RRSRR角度的机构78、萨勒特（SARNIT）机构
|
智能型《机械原理》陈列柜(铁柜)
订货须知：
一、① 机械原理陈列柜,机械原理示教陈列柜,智能控制陈列柜的产品名称与型号;② 机械原理陈列柜,机械原理示教陈列柜,智能控制陈列柜的规格;③机械原理陈列柜,机械原理示教陈列柜,智能控制陈列柜是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定博才公司的机械原理陈列柜,机械原理示教陈列柜,智能控制陈列柜的型号，请按型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的博才科教专家为您审核把关。
四、如各采购单位对设备有任何疑问，请致电：021-56327980,我们将由专业技术人员为您提供有关的技术咨询。
五、感谢您访问我们的网站【http://www.zq546.cn/】,如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。
