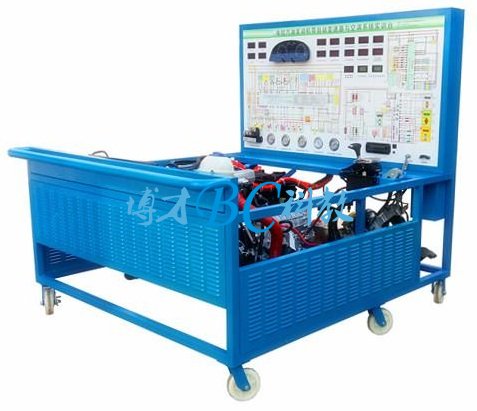

帕萨特发动机带自动变速器与自动空调综合实训台

电控发动机带自动变速器与自动空调综合实训台(大众帕萨特)

型号：大众帕萨特B5
规格：BCQC-FD-57
品牌：上海博才

一、产品简介
       采用大众帕萨特B5电控发动机与自动变速器、自动空调系统为基础，对发动机可进行起动、加速、减速等工况的实践操作，对自动变速器可进行档位显示、空档起动、前进档及倒档运行等工况实践操作并做失速实验、空调系统各项真实操作。可真实展示电控汽油发动机和自动变速器、空调系统组成结构和工作过程。
      适用于中高等职业技术院校、普通教育类学院和培训机构对汽车发动机和自动变速器、空调系统理论和维修实训的教学需要。
二、功能特点
1.真实可运行的电控汽油发动机和自动变速器、空调系统，充分展示电控发动机与自动变速器、空调系统的组成结构和工作过程。
2. 实训台面板采用4mm厚耐腐蚀、耐创击、耐污染、防火、防潮的铝塑板，表面经特殊工艺喷涂底漆处理；面板打印有不褪色的UV喷绘彩色电路图；学员可直观对照电路图和电控汽油发动机与自动变速器、空调系统实物，认识和分析控制系统的工作原理。
3.实训台面板上安装有汽车仪表、燃油压力表、真空压力表，可实时显示发动机转速、车速、自动变速器的档位、喷油压力、进气岐管压力等参数变化。
4.实训台面板上安装有检测端子、可直接在面板上检测各传感器、执行器、控制单元管脚的电信号，如电阻、电压、电流、频率信号等。
5.实训台安装有诊断座，可连接专用或通用型汽车解**器，对电控系统进行ECU编码查询、读取故障码、清除故障码、读取数据流、执行元件测试、参数设定、波形分析等自诊断功能。
6.实训台配备有油门控制装置，可方便对发动机加速减速。
7.实训台配备有制动系统(制动踏板、制动总泵、制动分泵、制动盘)，可对输出轴进行自动变速器的失速实验，检测发动机及自动变速器的动力参数。
8.空调系统按照原车各项功能真实操作。
9.实训台配备有电源总开关、水箱防护罩、输出轴防护罩等安装保护装置。
10.设备检测面板正前方底座上配有20cm的钢制台面，方便放置资料、检测仪器等。
11.实训台底座采用钢结构焊接，表面采用喷涂工艺处理，带自锁脚轮装置，正前方/两侧焊接圆形护手杆，移动灵活，安全可靠、坚固耐用。
三．技术规格
    工作电源：直流12V
    燃油标号：依发动机型号
    油箱容积：10L
    工作温度：-40℃～+50℃
     颜色：7032
     钢管：40*40*3mm
     面板机柜：1.5mm冷板冲压成形，背面设置维修门；
     移动脚轮：120*80mm
     外形：1700*1000*1700mm
四．基本配置(每台)

序号	名      称	规格型号	单位	数量
1	检测控制面板(带面板柜)	装有各种检测端子以及彩色喷绘电路图	套	1
2	组合仪表	原车	套	1
3	发动机控制电脑(ECU)	原车	台	1
4	自动变速器控制电脑(ECU)	原车	台	1
5	诊断座	OBDⅡ	个	1
6	点火开关(带识读线圈)	原车	个	1
7	燃油压力表	0-10kg/cm2	个	1
8	主油道压力表	0-25kg/cm2	个	1
9	真空压力表	0-76in.Hg	个	1
10	发动机总成(带附件）		套	1
11	自动变速器总成		套	1
12	变速器档杆总成	原车	套	1
13	燃油箱	10L	个	1
14	汽油泵(含汽油泵插头)	原车	套	1
15	油门控制装置	原车	套	1
16	进、排气管(带保护罩)	原车	套	1
17	制动系统总成		套	1
18	水箱(含不锈保护罩)	原车	套	1
19	冷却电子风扇	原车	个	2
20	蓄电池	12V/65AH	台	1
21	继电器	含：起动继电器、油泵继电器、冷却风扇继电器	套	1
22	保险丝盒	10路	个	1
23	电源总开关	50A	个	1
24	制动装置及附件	原车	套	1
25	自动空调系统	原车	套	1
26	移动台架(带自锁脚轮)	1700*1000*1700mm	台	1
27	故障模拟与排除装置		套	1
28	设备教师手册		套	1
29	设备合格证、保修卡		套	1
