高压配电操作实训柜

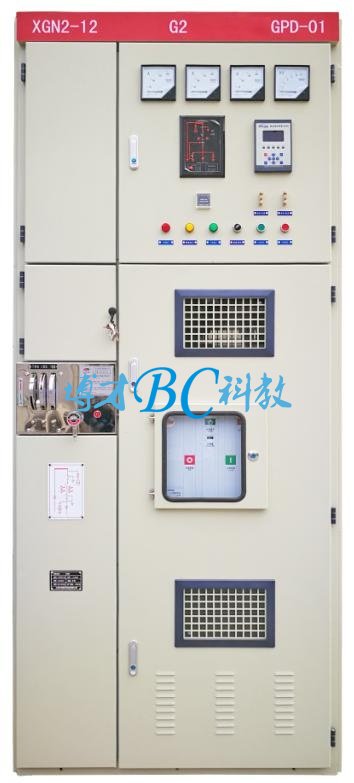

（图片仅供参考，具体以实物配置为准）

一、高压配电操作实训柜概述：
       该设备采用高压开关柜工艺及要求设计，分为母线隔室、断路器隔室、电缆隔室及低压隔室等，避雷器、电流互感器、接地闸刀、真空断路器、继电保护系统等器件。适用于职业院校、技工学校等作为高级维修电工对高压配电系统中的继电保护、馈电等内容的教学实训。
高压开关柜采用380V电压模拟10KV电源，该开关柜既可手动操作，也可电动操作，具有可靠的“五防”闭锁功能。
二、高压配电操作实训柜技术参数：
1、外形尺寸：1100×1200×2200mm
2、工作环境：温度0℃～50℃
3、相对湿度35～85% 海拔＜4000m
4、输入电源：三相五线380V±10%   50Hz
三、高压配电操作实训柜基本配置：
1.高压真空断路器  VS1-12/630-20KA
2.带防跳储能电动  AC220V  用于XGN2柜有联锁
3.弹操机构 一体化 铺助开关8开8闭
4.上隔离开关    GN30-12D/630-20    铺助开关   4开4闭
5.下隔离开关    GN30-12D/630-20    铺助开关   4开4闭
6.操作联锁机构  JSXGN-12/SX
7.电流互感器   LZZJB6-10Q 200/5,0.2/5P15,10/15VA
8.带电显示器   DXN-6/T（配传感器)
9.温湿度控制器   AB-WK-N  300W/AC220V  面板式
10.电压互感器    JDZ10-10/0.22  30VA
11.智能操控装置
12.高压瓷瓶
13.11.XGN2  后门锁 205JS
14.柜内照明灯  CM-1  AC220V
15.按钮 LAY50-11  红，绿 各一
16.旋钮 LAY50-11X
17.指示灯 AD16-20D  白，绿，红，AC220V
18.微型断路器 DZ47-60/2P  C10A
19.熔断器  RT14-20/6A
20.母排 TMY-60*6
21.母排 TMY-40*4
22.热缩管
23.隔板
24.普通端子 UT2.5
25.壳体(宽x深x高) 1100×1200×2200
26.显示仪表



订货须知：
一、① 高压配电操作实训柜,高压配电柜实训装置的产品名称与型号;② 高压配电操作实训柜,高压配电柜实训装置的规格;③高压配电操作实训柜,高压配电柜实训装置是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定博才公司的高压配电操作实训柜,高压配电柜实训装置的型号，请按型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的博才科教专家为您审核把关。
四、如各采购单位对设备有任何疑问，请致电：021-56327980,我们将由专业技术人员为您提供有关的技术咨询。
五、感谢您访问我们的网站【http://www.zq546.cn/】,如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。
