汽车自动变速器实训台
浏览： 发布日期：2023-03-07

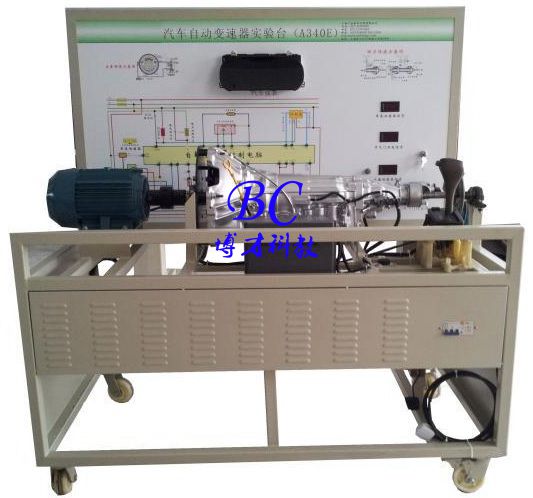

BCQC-BS-04 汽车自动变速器实训台
一、汽车自动变速器实训台功能简介
汽车自动变速器实训台采用电控自动变速器总成为基础，可调速三相异步电动机做动力源，对自动变速器进行档位显示、空档起动、前进档及倒档运行等工况实践操作。真实展示电控自动变速器组成结构和工作过程。
适用于学校对自动变速器理论和维修实训的教学需要。
本设备满足汽车职业教育的“五个对接十个衔接”的教学需要。
二、汽车自动变速器实训台功能特点
1.真实可运行的电控自动变速器、由可调速三相异步电动机驱动，可进行档位显示、空档起动、前进档运行、倒档运行等工况实践操作，充分展示自动变速器的组成结构和工作过程。
2.电机直接驱动变速器,电机与变速器通过联轴直接固定.
3.可通过变频器设定电机铭牌上规定的额定电流值，实现用电子热过载继电器来防止电机过载，为了防止机械设备起动/停止期间的冲击，可通过变频器设定以S曲线图形进行加速/减速。
4.实训台面板采用耐创击、耐污染、防火、防潮的铝塑板，表面经特殊工艺喷涂底漆处理；面板打印有不褪色的彩色电路图；学员可直观对照电路图和实物，认识和分析自动变速器控制系统的工作原理。
5.实训台面板上安装有检测端子，可直接在面板上检测各传感器、执行器、控制单元管脚的电信号，如电阻、电压、电流、频率信号等。
6.实训台面板上安装有汽车仪表、压力表、可实时显示发动机转速、车速、自动变速器的档位、主油道压力等参数变化。
7.实训台安装有诊断座，可连接专用或通用型汽车解码器，对发动机自动变速器电控系统进行读取故障码、清除故障码等自诊断功能。
实训台面板上安装有自动变速器各电磁阀指示灯，实时显示各电磁阀的工作状态。
8.实训台配备有电机防护罩、输出轴防护罩等安全保护装置
9.设备面板柜：1.5mm冷板冲压成形，背面设置维修门；底座采用钢结构焊接，表面采用喷涂工艺处理，带自锁脚轮装置，移动灵活，安全可靠、坚固耐用。
三、汽车自动变速器实训台技术规格
外形尺寸：1600×900×1700mm(长×宽×高)
动力电源：三相四线(或三相五线)380V±10% 50Hz
输入电源；交流220V±10% 50Hz
工作电源；直流12V
三相异步电动机：
电 压：AC 380V/660V
电 流：8.2A/4.7A
功 率：4KW/5.5kw
转 速：2880r/min
变频器：
功 率：5.5KW/7.5KW
输 入：AC 3PH 380V±15%
输 出：9A/13A AC3PH 0~380V 0~400Hz
工作温度：-40℃～+50℃
颜色：7032
钢管：40*40*3mm
移动脚轮：100*50mm
面板柜：1.5mm冷板冲压成形，背面设置维修门；
四、基本配置(每台)
|
序号
|
名 称
|
规格型号
|
单位
|
数量
|
|
1
|
检测控制面板
|
装有各种检测端子以及彩色电路图
|
套
|
1
|
|
2
|
组合仪表
|
|
套
|
1
|
|
3
|
发动机自动变速器控制电脑(ECU)
|
|
台
|
1
|
|
4
|
诊断座
|
|
个
|
1
|
|
5
|
点火开关
|
|
个
|
1
|
|
6
|
压力表
|
0-25kg/cm2
|
个
|
1
|
|
7
|
自动变速器总成
|
|
套
|
1
|
|
8
|
节气门总成
|
|
套
|
1
|
|
9
|
曲轴传感器及信号盘
|
|
套
|
1
|
|
10
|
变速器档杆总成
|
|
套
|
1
|
|
11
|
变速器油散热装置
|
|
套
|
1
|
|
12
|
三相异步电动机
|
|
套
|
1
|
|
13
|
变频器
|
|
台
|
1
|
|
14
|
刹车机构装置
|
|
台
|
1
|
|
15
|
移动台架(带自锁脚轮装置)
|
1600×900×1700mm(长×宽×高)
|
套
|
1
|
|
16
|
故障模拟与故障排除装置
|
|
台
|
1
|
