拆装实验用大型减速器
浏览： 发布日期：2020-09-02
一、减速器制作及用材：
拆装减速器制作材料除标准件外，全部用优质铝合金精加工制作而成，传动齿轮用滚齿机加工。精度高、配合正确、传动灵活，减速器外壳表面进行烤漆处理。产品精久耐用，全铝减速器我厂独家生产历史已有多年。
拆装减速器制作材料除标准件外，全部用优质铝合金精加工制作而成，传动齿轮用滚齿机加工。精度高、配合正确、传动灵活，减速器外壳表面进行烤漆处理。产品精久耐用，全铝减速器我厂独家生产历史已有多年。
二、减速器功能及特点：
①、 本系列大型拆装减速器专供学生作拆装实验用，为设计和测量零件尺寸和绘制正确零部件及装配图提供了实物依据。
②、 该系列产品品种齐全、尺寸合适、重量轻、设计结构合理牢固。
③、 减速器附件类型多，开扩了学生的视野。
|
编号
|
名 称
|
单位
|
数量
|
参数及尺寸
|
|
1
|
拆装用双级同轴式圆柱齿轮减速器
|
台
|
1
|
m=3 Z1=22 Z3=78 Z2=26 Z4=82 ɑ=20° β=15°a=160.5 i=11.1818 h=159mm 外形尺寸:560㎜×420㎜×350㎜ 重量:24.8KG （全部铝制）
|
|
2
|
拆装用双级展开式圆柱齿轮减速器
|
台
|
1
|
Z1=16 Z2=47 m=3 Z3=27 Z4=68 а1=99 ɑ=20°β15°а2=147 i=7.398 h=146mm 外形尺寸:535㎜×330㎜×294㎜ 重量:21KG （全铝制）
|
|
3
|

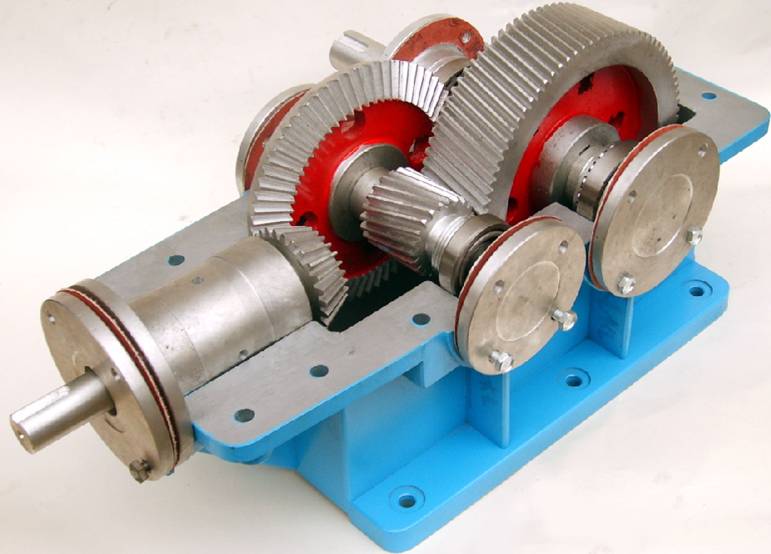

拆装用双级圆锥圆柱齿轮减速器
|
台
|
1
|
m=3 Z1=20 Z2=50 Z3=16 Z4=68 i=10.625 h=141mm a=130.5 β=15°
外形尺寸:550㎜×460㎜×360㎜ 重量:20KG （全部铝制）
|
|
4
|
拆装用单级圆锥齿轮减速器
|
台
|
1
|
m=3 Z1=20 Z2=60 ɑ=20°β15°i=3 h=129mm
外形尺寸:500×350×315 重量:15.5KG （全铝制）
|
|
5
|
拆装用单级圆柱齿轮减速器
|
台
|
1
|
m=3 Z1=72 Z2=29 ɑ=20°β=15°a=158 i=2.49 h=151mm
外形尺寸:450㎜×400㎜×340㎜ 重量:17.5KG （全部铝制）
|
|
6
|
拆装用蜗轮蜗杆减速器
|
台
|
1
|
z1=1 q=12 z2=45 m=4㎜ i=45 H=163
外形尺寸：420㎜×320㎜×400㎜ 重量 15.5KG （全部铝制）
|
|
7
|
拆装用新型结构单级圆柱齿轮减速器
|
台
|
1
|
m=2 Z1=25 Z2=75 i=3 h=120
外形尺寸：420㎜×320㎜×400㎜ （全铝制）
|
|
8
|
拆装用双级分流式圆柱齿轮减速器
|
台
|
1
|
m=3 Z1=16 Z2=47 Z3=27 Z4=68 i=7.398 а1=99 ɑ=20° h=146mmа2=147 β15°
外形尺寸:540㎜×360㎜×320㎜ 重量:24.5KG （全部铝制）
|
BCJSX-C型系列 拆装实验用大型减速器
订货须知：
一、① 拆装实验用大型减速器,减速器拆装模型的产品名称与型号;② 拆装实验用大型减速器,减速器拆装模型的规格;③拆装实验用大型减速器,减速器拆装模型是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定博才公司的拆装实验用大型减速器,减速器拆装模型的型号，请按型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的博才科教专家为您审核把关。
四、如各采购单位对设备有任何疑问，请致电：021-56327980,我们将由专业技术人员为您提供有关的技术咨询。
五、感谢您访问我们的网站【http://www.zq546.cn/】,如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。
